645 97規約是(shi)電表(biao)使用的(de)國(guo)標通(tong)(tong)訊協議，使用非常(chang)廣泛。一般通(tong)(tong)過RS485總(zong)線讀當(dang)前(qian)功率、當(dang)前(qian)電壓、本月電量(liang)等數據。但是(shi)由于RS485總(zong)線原理的(de)限制，不能有兩(liang)臺主(zhu)機同時去讀電表(biao)。但是(shi)在能源(yuan)監(jian)控領域，經常(chang)需(xu)要有多個(ge)計算機、顯示屏獲取(qu)電表(biao)的(de)數據。
普通(tong)的(de)“透傳”的(de)RS485轉TCP/IP的(de)產品在這里(li)無法使用，這里(li)就介紹(shao)一下卓嵐的(de)ZLAN5143的(de)多主機功(gong)能如何解決這個問題。

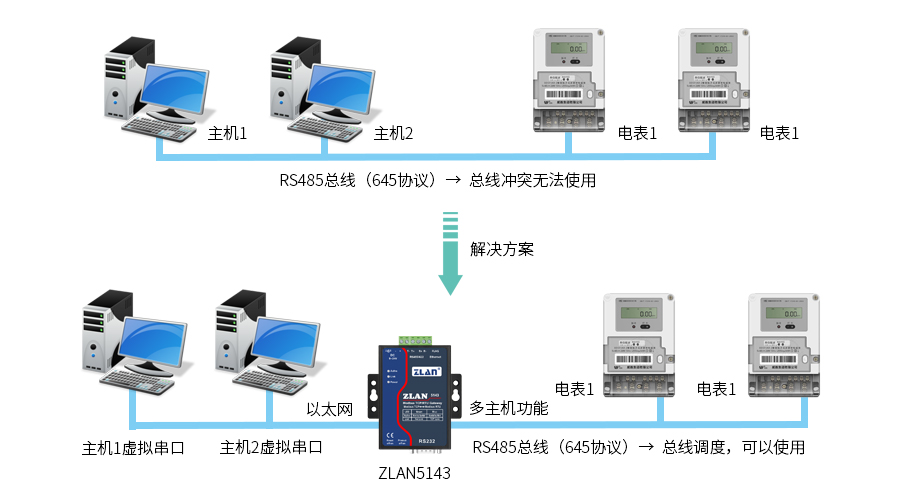

如圖：ZLAN5143的(de)多主(zhu)機(ji)功能會調(diao)度(du)RS485的(de)總(zong)線(xian)，當主(zhu)機(ji)1和主(zhu)機(ji)2同(tong)時(shi)(shi)需要使用(yong)總(zong)線(xian)的(de)時(shi)(shi)候(hou)ZLAN5143則會擔任“裁(cai)判”的(de)角色(se)，禁止同(tong)時(shi)(shi)搶占，并合理(li)調(diao)度(du)總(zong)線(xian)的(de)使用(yong)時(shi)(shi)間(jian)，從而(er)起(qi)到“多主(zhu)機(ji)”順(shun)利同(tong)時(shi)(shi)訪問的(de)效果。多主(zhu)機(ji)還可以讓主(zhu)機(ji)1查詢的(de)返回數據(ju)不會發送到主(zhu)機(ji)2，引起(qi)數據(ju)干擾。
需要指(zhi)出(chu)的(de)(de)是(shi)Modbus網關(guan)一般具(ju)有自動(dong)查詢和(he)存儲(chu)寄存器內(nei)容的(de)(de)功能，從而解決多(duo)主機訪問的(de)(de)沖突(tu)問題，但(dan)是(shi)此類Modbus網關(guan)對于非Modbus RTU的(de)(de)RS485協議（例如(ru)645協議）則(ze)無能為力。但(dan)是(shi)5143則(ze)可(ke)以同(tong)樣(yang)可(ke)以適用于非Modbus RTU類型的(de)(de)多(duo)主機實(shi)現。
首先我們測(ce)試一下(xia)不啟用多主機，而是普通“透傳”方式(shi)下(xia)的(de)情況(kuang)：

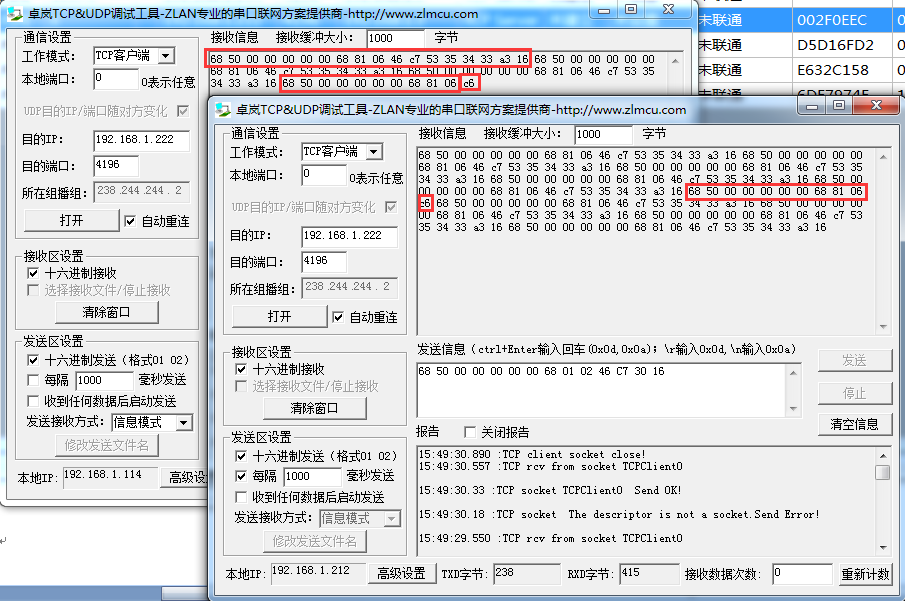

我們使用兩個SocketDlgTest工具連接(jie)上5143，不斷(duan)同時(shi)(shi)發(fa)(fa)送(song)(song)645的協議指令68 50 00 00 00 00 00 68 01 02 46 C7 30 16，如圖所示(shi)本來為：68 50 00 00 00 00 00 68 81 06 46 c7 53 35 34 33 a3 16的指令沖突(tu)后(hou)變為68 50 00 00 00 00 00 68 81 06 c6。也(ye)就(jiu)是出現丟失和(he)誤碼。另(ling)外(wai)只(zhi)有一個SocketDlgTest發(fa)(fa)送(song)(song)時(shi)(shi)，在(zai)數(shu)據(ju)返回的時(shi)(shi)候兩個SocketDlgTest窗(chuang)(chuang)口(kou)都收到數(shu)據(ju)，這(zhe)樣也(ye)不符合要求。應該是不發(fa)(fa)送(song)(song)數(shu)據(ju)的窗(chuang)(chuang)口(kou)不收到任何返回。

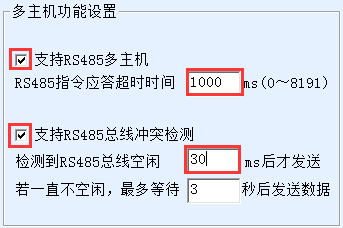

現在(zai)開啟“多(duo)主機功能”，配置(zhi)5143時保持“轉化(hua)協議”為(wei)“無”，點擊“更多(duo)高級選項…”，設置(zhi)如下。
由于這里串(chuan)口(kou)為(wei)1200bps設(she)(she)置超時為(wei)1000。返回“設(she)(she)備設(she)(she)置”后(hou)點擊“修改設(she)(she)置”。此后(hou)再進行(xing)以(yi)上的(de)實(shi)驗，發現(xian)(xian)無(wu)論如何同時發送，都會(hui)得(de)到(dao)正(zheng)確的(de)數(shu)據(ju)。并(bing)且不發送的(de)SocketDlgTest窗口(kou)不會(hui)收到(dao)數(shu)據(ju)。真正(zheng)實(shi)現(xian)(xian)了防沖突和獨立收發通訊(xun)。另外結合ZLvricom的(de)虛(xu)擬串(chuan)口(kou)，可以(yi)在兩個主機上使用原來的(de)串(chuan)口(kou)軟件進行(xing)通訊(xun)。
總之，“多(duo)主機(ji)功(gong)能”為各(ge)類非Modbus RTU的(de)RS485儀(yi)表的(de)多(duo)主機(ji)訪問提供了一種有效(xiao)的(de)方(fang)案。
