運用lora網關遠(yuan)程控(kong)制大(da)棚內風(feng)機，日光(guang)燈，溫(wen)濕(shi)度(du)(du)傳感器等設備。可以實現(xian)遠(yuan)程獲取現(xian)場(chang)環(huan)境的空氣溫(wen)濕(shi)度(du)(du)、土壤水分(fen)溫(wen)度(du)(du)、二氧化(hua)(hua)碳濃度(du)(du)、光(guang)照強度(du)(du)可以自動(dong)控(kong)制溫(wen)室濕(shi)簾(lian)風(feng)機、噴(pen)淋(lin)滴灌、加溫(wen)補(bu)光(guang)等設備，并向遠(yuan)程計算(suan)機端推送(song)實時數據，實現(xian)現(xian)場(chang)環(huan)境信息化(hua)(hua)，智能(neng)化(hua)(hua)遠(yuan)程管(guan)理。減少人工(gong)成本，降(jiang)低(di)人工(gong)成本，提高工(gong)作(zuo)效率。

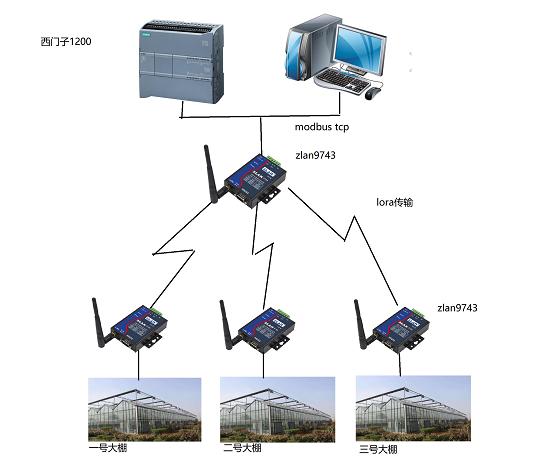

如圖 1所示
2.1采(cai)集端的安裝和設置
1.大棚(peng)端將lora網(wang)關通過485雙(shuang)絞線和大棚(peng)內的485串口儀表(biao)，采(cai)集器(qi)和風(feng)機等設備手(shou)拉手(shou)連接。

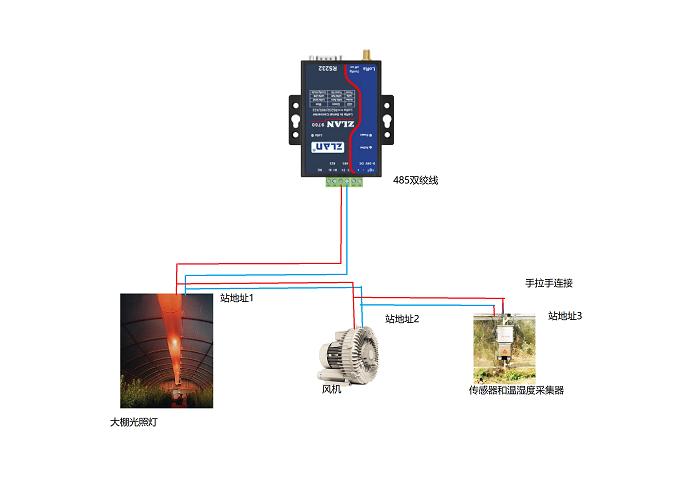

如圖 2 采集端(duan)和大棚中設備接線指示圖所示。
2.使用USB轉232/485串(chuan)(chuan)(chuan)口(kou)(kou)線直連lora網(wang)關(guan)，運行(xing)ZLvircom4.41以(yi)上版本(ben)，打開串(chuan)(chuan)(chuan)口(kou)(kou)搜索，先將配置相關(guan)lora參數和串(chuan)(chuan)(chuan)口(kou)(kou)參數。

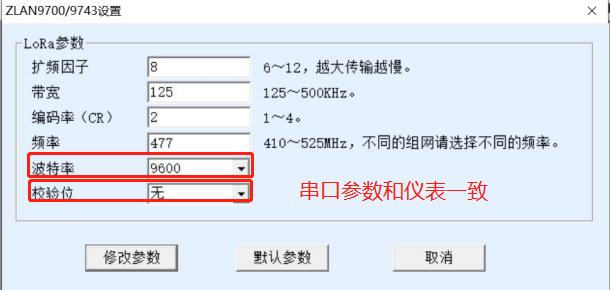

如圖(tu) 3 lora參數配置所示。
點擊“修改參數(shu)”可以將(jiang)參數(shu)設置到(dao) 9700/9743 內(nei)部(bu)。
2.2終端(duan)的安(an)裝和設置

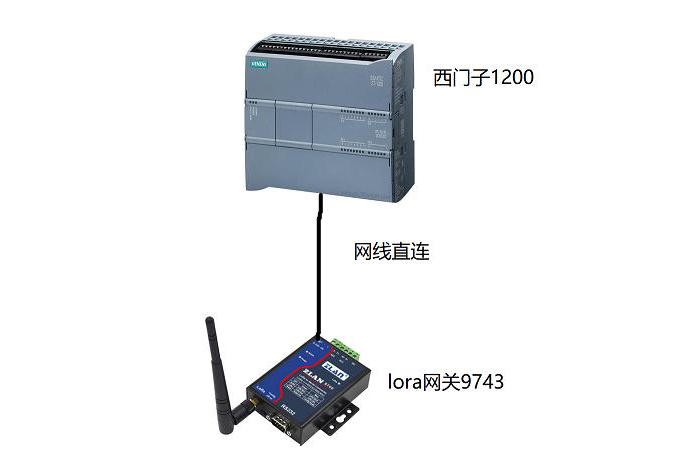

1.終(zhong)端(duan)lora網(wang)關通過以太網(wang)網(wang)線(xian)連接plc。 如圖 4 終(zhong)端(duan)網(wang)關和plc連接示意圖所示。
圖4 終端網(wang)關和plc連接示意(yi)圖

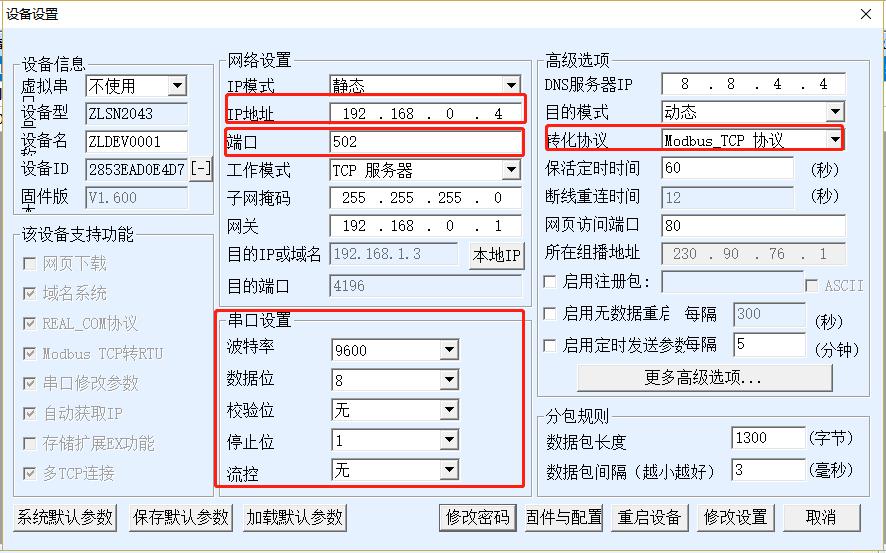

先通過(guo)串口線在ZLvircom軟(ruan)件中配置好(hao)lora參數，然后在使用終(zhong)端lora網關通過(guo)網線直連電腦(nao)，配置網絡(luo)參數。配置如圖 5 終(zhong)端lora模塊參數設置所(suo)示。
西(xi)門子plc端設置(zhi)，將PLC設置(zhi)成客戶端工作模式(shi)，連接zlan9743的IP地址和端口。

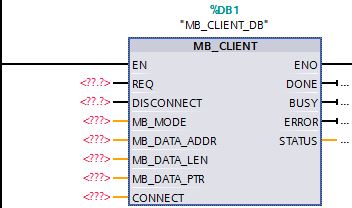

S7-1200 客(ke)戶端側需要(yao)調(diao)用MB_CLIENT指(zhi)令(ling)(ling)(ling)塊(kuai)(kuai)(kuai)，該指(zhi)令(ling)(ling)(ling)塊(kuai)(kuai)(kuai)主要(yao)完成(cheng)客(ke)戶機和服務器(qi)(qi)的TCP連(lian)接(jie)、發送命(ming)令(ling)(ling)(ling)消息、接(jie)收響應以及控制(zhi)服務器(qi)(qi)斷(duan)開的工作任務。具(ju)體步驟如(ru)圖(tu) 6 modbus tcp客(ke)戶端側指(zhi)令(ling)(ling)(ling)塊(kuai)(kuai)(kuai)所示。

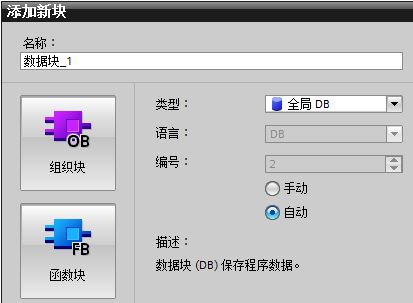

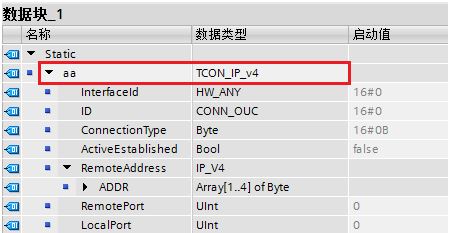

第一步，新創建一個(ge)全局數(shu)據塊DB2:

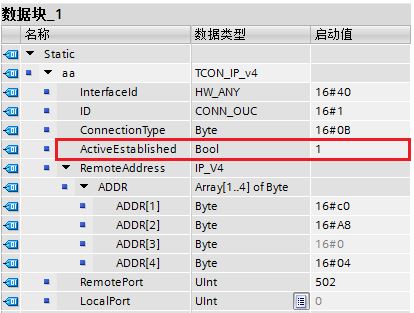

第三步，本文遠程(cheng)服務(wu)器的IP地址為192.168.0.4，遠程(cheng)端口號設為502。所以(yi)客(ke)戶端側該數據結構(gou)的各項(xiang)值為：

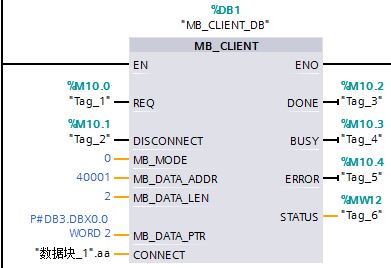

第四步，客(ke)戶(hu)端側完成指令塊(kuai)編程，調用 MB_CLIENT 指令塊(kuai)，實現從 Modbus TCP 通信(xin)服務(wu)器中(zhong)讀取2個保(bao)持寄存器的(de)值，如圖(tu) 10 MB_CLIENT 指令塊(kuai)編程 所(suo)示：
第五步，待Modbus TCP 服(fu)務器(qi)側(ce)準備(bei)就緒，給MB_CLIENT指令塊的(de)REQ引腳(jiao)一個上升沿，將讀(du)取到的(de)數據放入 MB_DATA_PTR引腳(jiao)指定的(de)DB 塊中。將整個項目下載到S7-1200。
