汽車檢(jian)(jian)測(ce)系統(tong)需(xu)要對車輛進行(xing)多項檢(jian)(jian)測(ce)，并(bing)將檢(jian)(jian)測(ce)數據實時傳輸至服務器進行(xing)分(fen)析。傳統(tong)有線網絡(luo)布線復雜，難以(yi)滿足移(yi)動檢(jian)(jian)測(ce)需(xu)求。因此，采用無線組網方(fang)案，利用上(shang)海(hai)卓嵐(lan)9809M路由器、6844和7104等設(she)(she)備(bei)(bei)構建穩定(ding)、高(gao)效的(de)無線設(she)(she)備(bei)(bei)檢(jian)(jian)測(ce)網絡(luo)。
本系統以卓嵐無(wu)線WiFi技術(shu)為基礎，結合傳感器網絡(luo)和(he)數據處理技術(shu)，實(shi)現(xian)對(dui)汽(qi)車動力性(xing)能、燃油經濟性(xing)、操縱穩定性(xing)和(he)排放特性(xing)等關鍵參數的實(shi)時監測。
系統(tong)由傳感器節(jie)點、WiFi接入點、數(shu)據處理中心以(yi)及上位機軟件等部分(fen)組成，形(xing)成一個完整的無線監測系統(tong)。
路由器(qi)ZLAN9809M:工業(ye)(ye)級無線路由器(qi)，支持(chi)4G/WIFI網絡(luo)，具備(bei)VPN、防火墻等功能，適用于工業(ye)(ye)環境。
IO控制器ZLAN6844:無線(xian)數據采(cai)集終端(duan)，支持8路(lu)DI/DO/AI，支持多種傳(chuan)感器接口，可(ke)將檢測數據通過無線(xian)網絡(luo)傳(chuan)輸。
WiFi串(chuan)口服務器(qi)ZLAN7104:支持wifi聯(lian)網，串(chuan)口RS485/232設備(bei)發送的數據，通過以太網或(huo)串(chuan)口傳輸至上位(wei)機。
雙串(chuan)口服(fu)(fu)務(wu)器(qi)ZLAN5243A：支持2路串(chuan)口數據聯網通訊，可將2個RS232/485/422 串(chuan)口設備連(lian)接(jie)至以太網，是一(yi)款工業(ye)級串(chuan)口服(fu)(fu)務(wu)器(qi)。

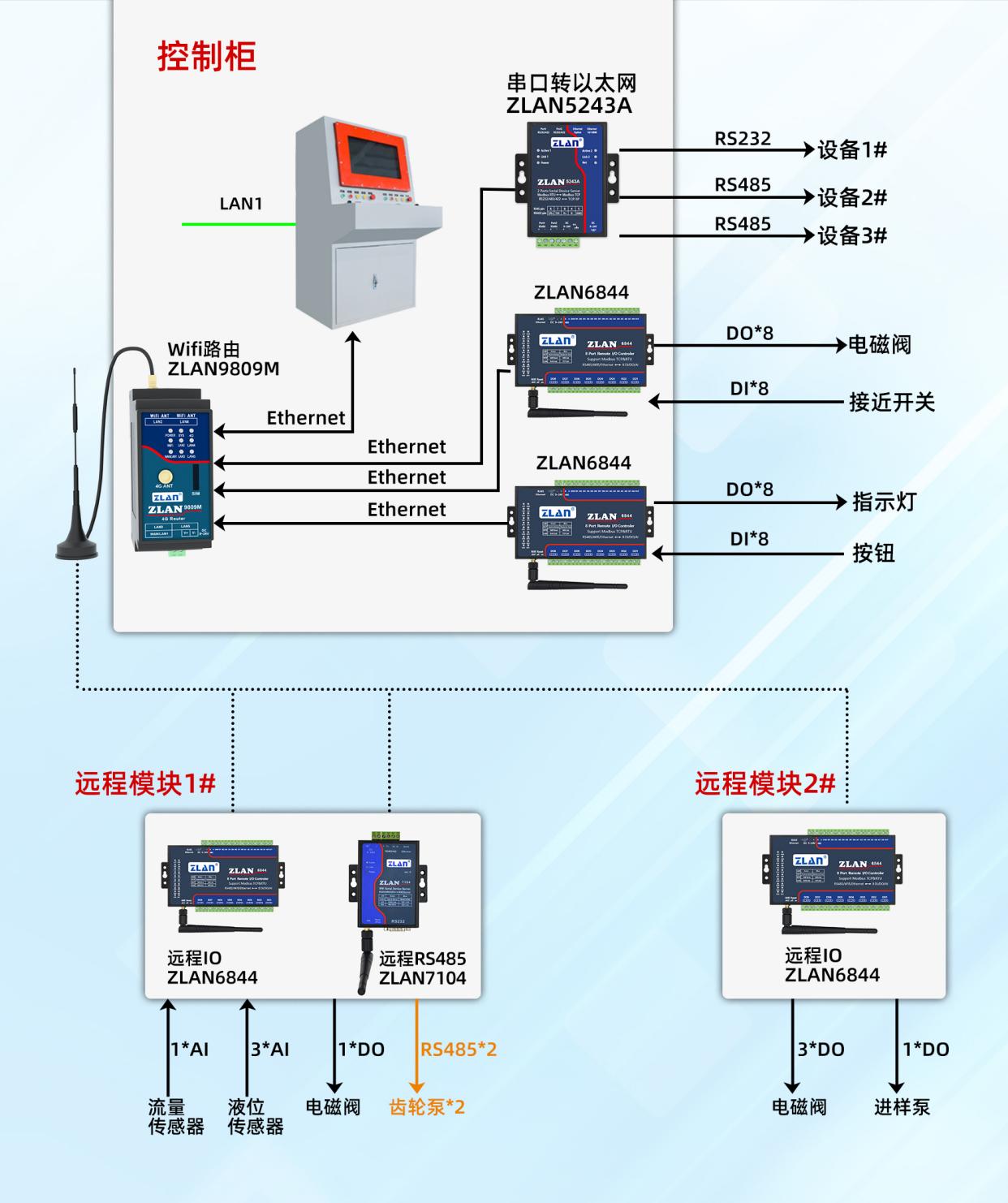

將9809M路由器(qi)作為中心節(jie)點，通過WIFI以及以太網(wang)口(kou)，將各(ge)個(ge)設(she)備聯網(wang)，實現多種數據組網(wang)通訊(xun)。

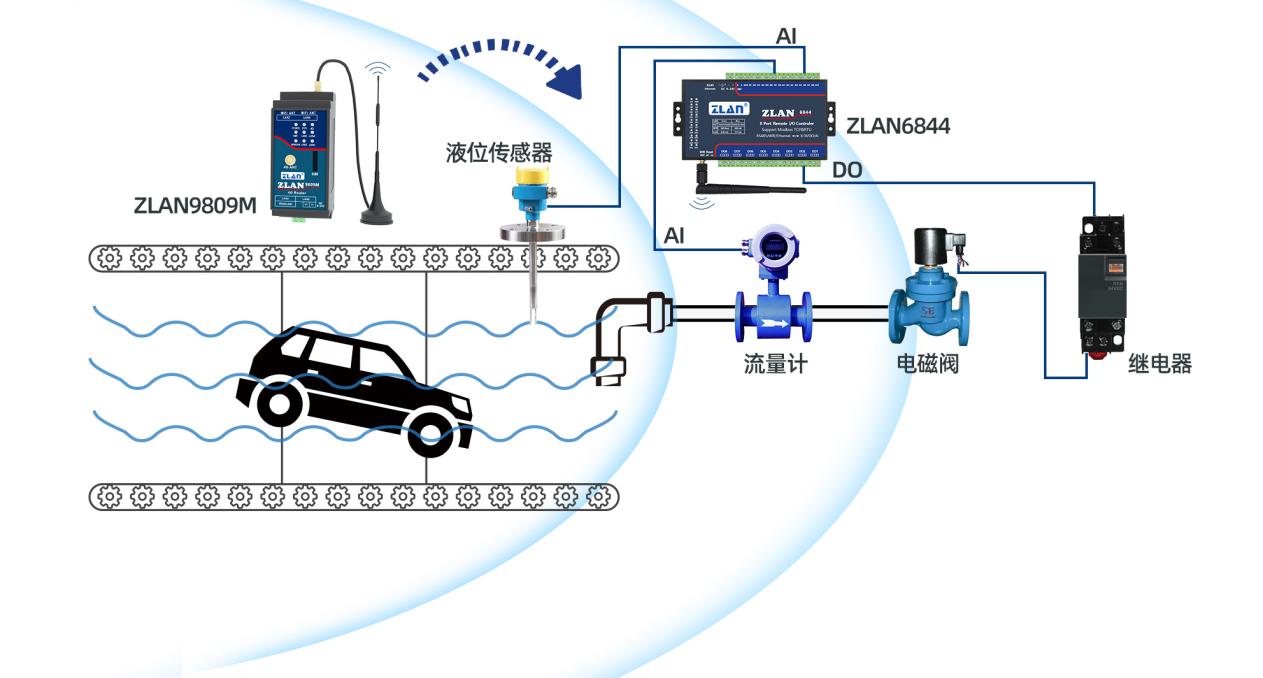

1.將傳感器(qi)、電磁(ci)閥、開(kai)關、進樣泵等(deng)設(she)備部署在現(xian)場(chang)檢測裝置的關鍵部位，負責采集各種性能參數(shu)，如流量、液(ye)位、轉速等(deng)。這些傳感器(qi)節(jie)點通過WiFi技術與接入點進行通信，將采集到的數(shu)據(ju)實時傳輸至數(shu)據(ju)處(chu)理中心。
2.WiFi接(jie)(jie)入點(dian)作為系統的通(tong)(tong)信樞紐，負責接(jie)(jie)收來自(zi)傳感器節點(dian)的數(shu)(shu)據，并將其轉(zhuan)發至數(shu)(shu)據處理中心(xin)。同時，接(jie)(jie)入點(dian)還支持(chi)與(yu)上(shang)位機軟(ruan)件(jian)的通(tong)(tong)信，實現實時控制(zhi)。
3.上(shang)位(wei)機軟(ruan)件是(shi)用戶與系(xi)統交(jiao)互(hu)的界面，負責(ze)顯示實時數(shu)據(ju)、歷史(shi)數(shu)據(ju)和分析結果。用戶可(ke)以通(tong)過上(shang)位(wei)機軟(ruan)件對系(xi)統進行(xing)配置、監控和數(shu)據(ju)導(dao)出等操作(zuo)。
將ZLAN9809M設置成無(wu)線AP模式，給6844/7104/5243A等設備提供上網，組成以9809M圍繞的局(ju)域網環(huan)境。
2.將(jiang)現場(chang)的(de)(de)流量傳(chuan)感器、液位傳(chuan)感器、電(dian)磁閥(fa)等設備可以(yi)接到ZLAN6844的(de)(de)AI輸(shu)入口(kou)以(yi)及輸(shu)出口(kou)DO，然后網(wang)線線直連(lian)6844的(de)(de)以(yi)太(tai)網(wang)接口(kou)進行(xing)配置(zhi)(zhi)，首先配置(zhi)(zhi)WiFi對聯，將(jiang)現場(chang)的(de)(de)6844、7104等WiFi模塊去鏈接路由模塊9809M的(de)(de)AP熱點。

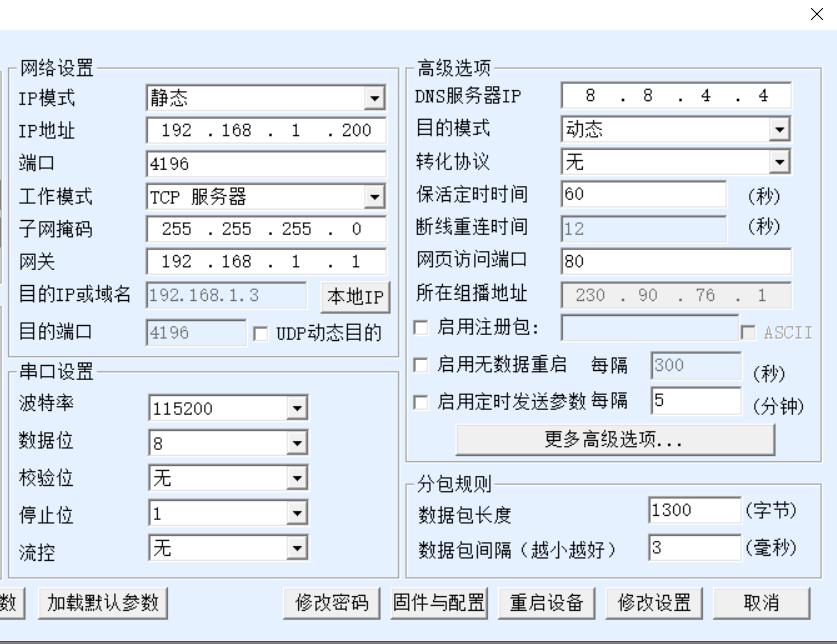

3.將雙串(chuan)口服務器5243A直(zhi)連(lian)現場(chang)要采(cai)集的485設(she)備(bei)，然(ran)后(hou)網線(xian)直(zhi)連(lian)路由器9809M，把IP地址(zhi)設(she)置成(cheng)合9809M的LAN口同一個網段。
將WiFi對聯都設(she)置好了后(hou)，模塊會自動連接(jie)組網，然后(hou)通過PC端的上位(wei)機(ji)軟件進行控制(zhi)和(he)采集傳感器數據。
基(ji)于WiFi組網的(de)(de)汽(qi)車(che)檢(jian)測系(xi)統具有實(shi)時監(jian)測、無(wu)線(xian)傳輸、數據處(chu)理與分析以及用戶友好等優點，為汽(qi)車(che)試驗和性(xing)能(neng)評估提(ti)供了有力支持(chi)。隨著無(wu)線(xian)技術的(de)(de)不斷發展，該系(xi)統在汽(qi)車(che)工(gong)業中的(de)(de)應用前景(jing)將(jiang)越來越廣闊(kuo)。
本(ben)方(fang)(fang)案(an)利用上(shang)海卓嵐9809M路由器、6844和7104等(deng)(deng)設(she)備構(gou)建的(de)組網方(fang)(fang)案(an)，能(neng)夠滿足(zu)汽車檢(jian)測系統對無線網絡的(de)需(xu)求，具有部署靈活、穩定可靠、安(an)全可控等(deng)(deng)優(you)勢，可廣泛(fan)應用于汽車檢(jian)測領(ling)域。
