“卓嵐(lan)物聯(lian)(lian)(lian)”微信小(xiao)程序是方(fang)便地查看物聯(lian)(lian)(lian)網(wang)設備當前數據、歷史數據、控制(zhi)設備的(de)簡(jian)(jian)單有(you)效的(de)方(fang)法(fa)。查看和控制(zhi)設備的(de)實(shi)現可以在五(wu)分鐘內完成，簡(jian)(jian)單易用。“卓嵐(lan)物聯(lian)(lian)(lian)”微信程序+“卓嵐(lan)云”云平臺是免費用物聯(lian)(lian)(lian)網(wang)解決方(fang)案，配合性價比高的(de)卓嵐(lan)物聯(lian)(lian)(lian)網(wang)JSON網(wang)關，是實(shi)現物聯(lian)(lian)(lian)網(wang)系統的(de)快速有(you)效方(fang)法(fa)。
該系(xi)統(tong)可以(yi)將標準Modbus RTU設備(bei)、645協議儀表(biao)數據(ju)轉(zhuan)化(hua)為JSON格(ge)式(shi)上傳“卓(zhuo)嵐云(yun)”。設備(bei)配(pei)置采用(yong)界(jie)面話配(pei)置，無需編程。“卓(zhuo)嵐云(yun)”平臺采用(yong)AES加密(mi)驗證算法，有效(xiao)保(bao)證數據(ju)通訊的安全性。卓(zhuo)嵐“JSON網關”涵蓋以(yi)太網、Wif、4G，其中5144J支持(chi)100個數據(ju)點位采集。
“卓嵐物聯”微信小(xiao)程序是一個(ge)通用的數據采集、控制軟件，未限定具體(ti)應用領域，如(ru)果需要(yao)實現更為專業化設備的數據查看、控制，則可以為用戶定制微信小(xiao)程序。
拿到卓嵐JSON設備網關，從官網下載ZLVircom配置工具:ZLVircom5.18-設備管理工具
進入設(she)備(bei)(bei)管理(li)搜索設(she)備(bei)(bei)選中設(she)備(bei)(bei)編輯設(she)備(bei)(bei)：

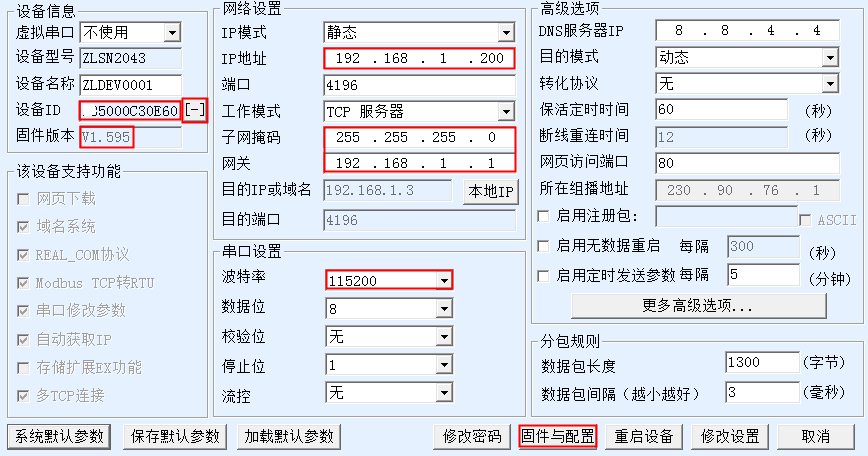

點(dian)擊(ji)設備ID邊上的[-]按(an)鈕可以(yi)看到(dao)設備二維碼，后面會(hui)用到(dao)。確認固(gu)件版本為1.595以(yi)上。為了(le)能夠聯網請配(pei)(pei)置(zhi)(zhi)(zhi)好IP。為了(le)連接RS485設備，請配(pei)(pei)置(zhi)(zhi)(zhi)好波特率(lv)。配(pei)(pei)置(zhi)(zhi)(zhi)后后可以(yi)先(xian)點(dian)擊(ji)“修改(gai)設置(zhi)(zhi)(zhi)”，然(ran)后再次(ci)進入(ru)后點(dian)擊(ji)“固(gu)件和配(pei)(pei)置(zhi)(zhi)(zhi)”，彈出“配(pei)(pei)置(zhi)(zhi)(zhi)和下載”。

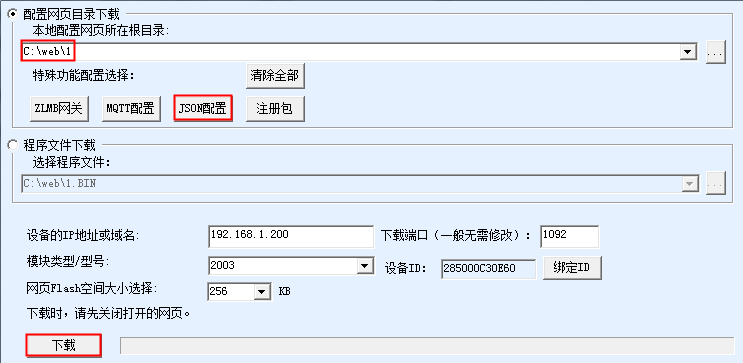

新建一個C:\web\1的空目(mu)錄。然后點擊“JSON配(pei)置”按(an)鈕。

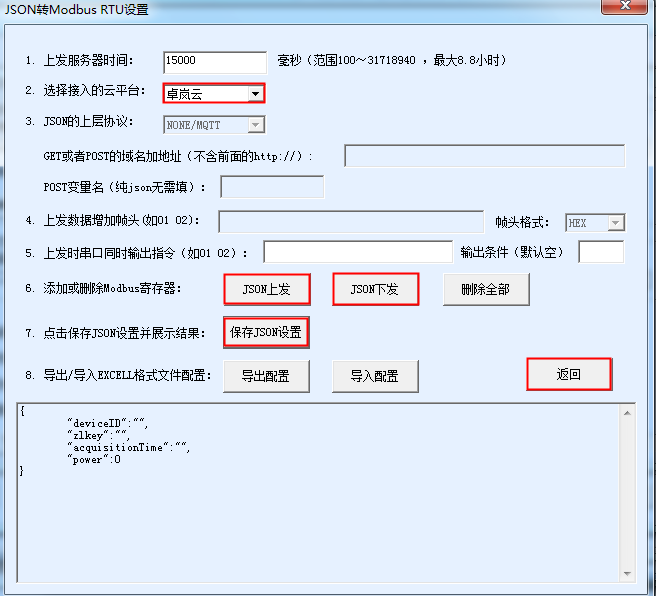

云平臺選擇“卓(zhuo)嵐云”。然(ran)后點(dian)擊“JSON上發”進入(ru)下面的JSON上發配置(zhi)(zhi)。返回(hui)后需要點(dian)擊“保存JSON設置(zhi)(zhi)”和“返回(hui)”。

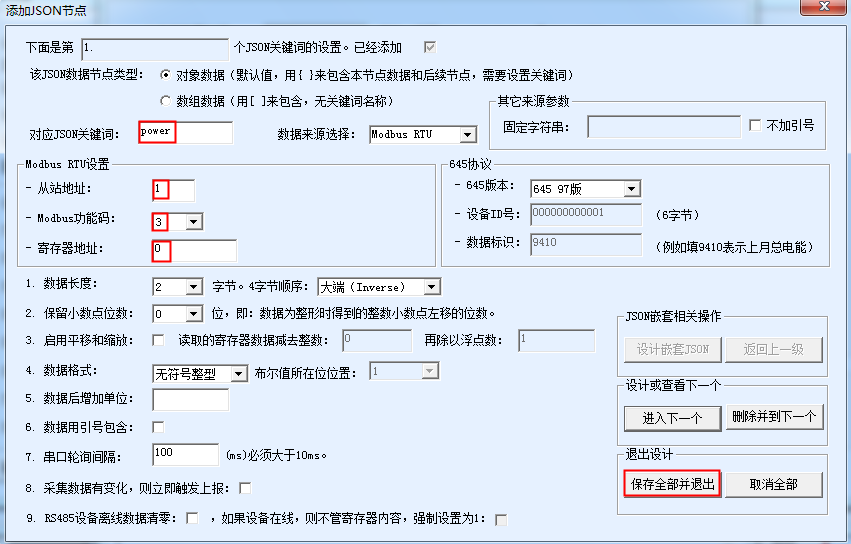

這里的JSON關鍵(jian)詞(ci)中寫入power（可以隨(sui)意，但是(shi)需要和“卓(zhuo)嵐物聯”微(wei)信(xin)程(cheng)序(xu)中的對應），然后選擇(ze)Modbus的站地(di)址、功能(neng)碼、寄存器。點擊“保(bao)存全部(bu)并退出”。我們用軟件(jian)模擬一個01地(di)址、03功能(neng)碼、00地(di)址的Modbus從站，并連接到設備(bei)串口。
返(fan)(fan)回“JSON配(pei)置(zhi)(zhi)主界面(mian)”后，點(dian)擊“保(bao)存JSON設(she)置(zhi)(zhi)”，點(dian)擊“返(fan)(fan)回”。系統提(ti)示：
這里點擊“是”則自(zi)動配置好設備(bei)的(de)目的(de)IP和目的(de)端口。然(ran)后(hou)，返回到“配置和下載”界面。點擊“下載”按(an)鈕。然(ran)后(hou)點擊“確認”。之后(hou)設備(bei)重(zhong)啟。
重啟(qi)后(hou)看到設(she)備(bei)LINK燈變為藍(lan)色(se)表示(shi)連接上卓嵐云(yun)，ACT燈為藍(lan)/綠色(se)閃爍，說明設(she)備(bei)在自主采集數據。這(zhe)樣設(she)備(bei)端配置(zhi)完畢！

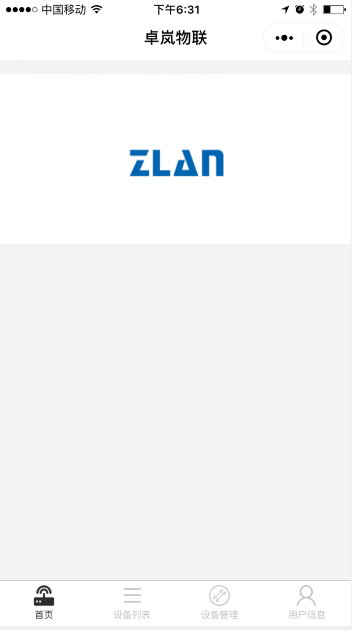

打開微信(xin)，搜索微信(xin)小程(cheng)序“卓嵐物聯(lian)”，打開“卓嵐物聯(lian)”小程(cheng)序，點(dian)擊“登錄”。獲取(qu)微信(xin)的昵稱(cheng)、頭像等，點(dian)擊“允許(xu)”。
點擊(ji)底部“設(she)備(bei)管理(li)”，點擊(ji)“添加設(she)備(bei)”。由(you)于還未(wei)添加設(she)備(bei)類(lei)(lei)型(xing)，所以會跳轉到“類(lei)(lei)型(xing)添加”界面。每一種“設(she)備(bei)類(lei)(lei)型(xing)”都有自己的(de)JSON關鍵詞集(ji)合。在(zai)“添加類(lei)(lei)別”界面輸入一個新類(lei)(lei)型(xing)，比如“電表”，然后點擊(ji)“添加類(lei)(lei)型(xing)”按鈕。類(lei)(lei)型(xing)添加成(cheng)功后會自動回到“添加設(she)備(bei)”界面。

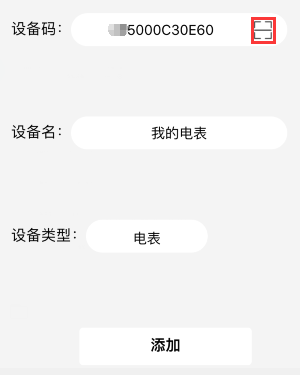

這里設(she)備(bei)(bei)類型已經自(zi)動選擇了剛剛添加的“電表”類型。點擊設(she)備(bei)(bei)碼(ma)(ma)右邊的[-]按鈕，掃描上一(yi)節中“設(she)備(bei)(bei)參數設(she)置”中按[-]按鈕彈出(chu)的二維碼(ma)(ma)輸(shu)入(ru)ID。設(she)備(bei)(bei)名稱(cheng)可以任(ren)意取，比如“我的電表”。
此時在(zai)設備(bei)列表(biao)中(zhong)能夠看到這(zhe)(zhe)個設備(bei)。但是處于離線(xian)狀態，這(zhe)(zhe)是因為設備(bei)上傳的(de)JSON關鍵詞和設備(bei)類(lei)型不完全(quan)匹配（上一節的(de)JSON配置中(zhong)有power這(zhe)(zhe)個詞）。現在(zai)需(xu)要在(zai)“設備(bei)類(lei)型”中(zhong)添加power這(zhe)(zhe)個關鍵詞。
點(dian)擊底部“設(she)(she)備(bei)(bei)管理(li)”，點(dian)擊“設(she)(she)備(bei)(bei)類型”按鈕。然后點(dian)擊剛(gang)(gang)剛(gang)(gang)添加的(de)“電表”這個設(she)(she)備(bei)(bei)類型，進(jin)入“類別管理(li)”，然后點(dian)擊“采(cai)集設(she)(she)置(zhi)”，進(jin)入“采(cai)集點(dian)為設(she)(she)置(zhi)”：

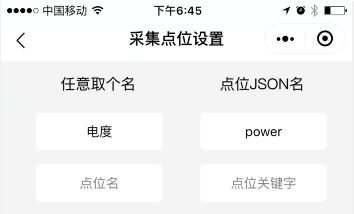

這里增加一(yi)個(ge)“電(dian)度”名字的(de)點(dian)，JSON名為“power”（和設備JSON設置一(yi)一(yi)對應(ying)）。然后回(hui)到(dao)“設備列表”，過幾秒，下(xia)拉刷新一(yi)下(xia)界面，可以看到(dao)設備在(zai)線了。

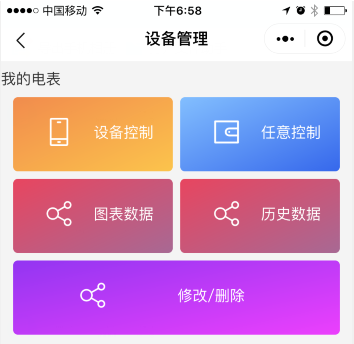

點擊“我的電表”，進入“設(she)備管理”界(jie)面，這里可以查看(kan)數據和(he)設(she)置數據（或稱(cheng)為控制(zhi)）。

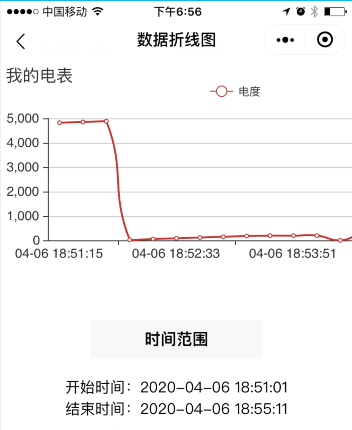

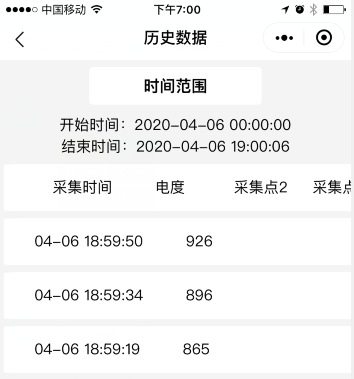

然后點擊“圖表數據”和“歷史(shi)數據”可(ke)以查看(kan)power這個點的數據。點擊“時(shi)間范圍(wei)(wei)”按(an)鈕可(ke)以選擇需要查看(kan)的時(shi)間范圍(wei)(wei)。
以上講述了如(ru)何獲得Modbus儀表的數(shu)據，并且用“卓嵐(lan)物聯”查看(kan)歷史數(shu)據和獲得數(shu)據折線圖。下面介紹如(ru)何設置(zhi)Mobus寄存器或者說(shuo)控(kong)制設備(bei)。
進入(ru)之(zhi)前第(di)一(yi)節的(de)ZLVircom的(de)“JOSN轉Modbus配置”主界面(mian)，這里點(dian)擊“JSON下(xia)發(fa)”按鈕(niu)。

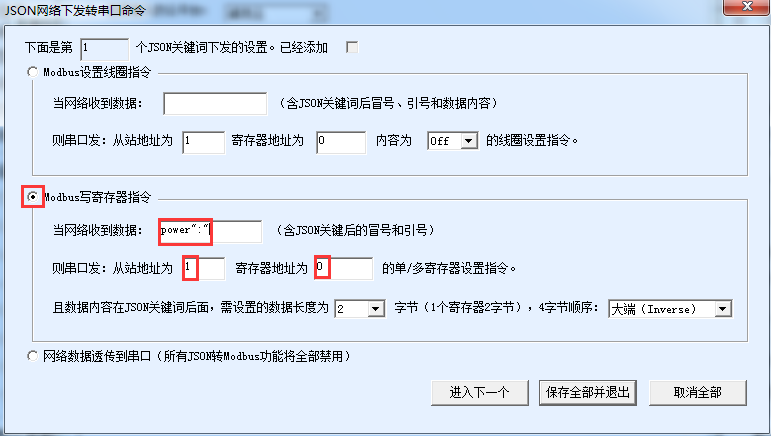

這里選擇“Modbus寫寄(ji)存(cun)器(qi)指令”，在(zai)收到數(shu)據中填(tian)寫“power”:””（這里特(te)別注意在(zai)關鍵詞power后面增加(jia)一(yi)個(ge)雙引(yin)號、冒(mao)號和(he)雙引(yin)號。然后填(tian)寫這個(ge)關鍵詞對應的(de)站地址和(he)寄(ji)存(cun)器(qi)地址，分別為1和(he)0。點擊“保存(cun)全部并退(tui)出”。回到上一(yi)個(ge)界面，按(an)照之前的(de)類似方(fang)式再保存(cun)和(he)下載(zai)一(yi)遍。
打開(kai)“卓嵐物聯”微信小(xiao)程序，進入“電表1”的“設備管理”界面，點擊(ji)“任意控(kong)制”：

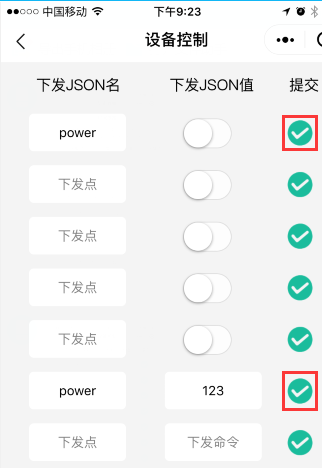

任意控制里(li)面提供兩類設(she)(she)置，先(xian)看第6行，在(zai)“下發(fa)JSON名”中(zhong)輸(shu)入需要(yao)下發(fa)的JSON節點(dian)的名字，這里(li)是“power”，然(ran)后輸(shu)入需要(yao)設(she)(she)置的值，這里(li)是“123”，然(ran)后點(dian)擊(ji)右邊(bian)的“勾(gou)”，此時發(fa)現遠程設(she)(she)備的Modbus寄(ji)存器已被設(she)(she)置為“123”。
第二類設置(zhi)是0、1的設置(zhi)，請看“任(ren)意控(kong)制”界面(mian)第一(yi)行。可以(yi)下發0、1的簡單數(shu)據。

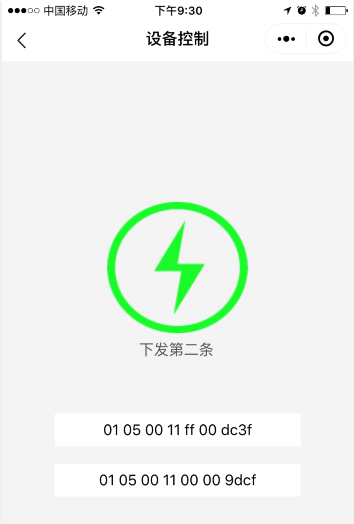

以上是Modbus的(de)寄存(cun)器的(de)設(she)置。對(dui)于非標的(de)指(zhi)令(ling)，我們(men)可以通(tong)過“設(she)備(bei)管理”界面的(de)“設(she)備(bei)控制(zhi)”按鈕(niu)，交替下發兩(liang)條指(zhi)令(ling)中(zhong)的(de)一(yi)條。指(zhi)令(ling)通(tong)過十六進制(zhi)設(she)置。
如果(guo)下發(fa)十六進(jin)制(zhi)指令，需要(yao)在ZLVircom的“JSON下發(fa)設置”中選擇(ze)第三類“網絡數據(ju)透傳(chuan)到串口”。
以(yi)上(shang)說明展示“卓嵐(lan)物(wu)聯(lian)”小(xiao)程(cheng)序在采集Modbus儀表、645協議電表的數據以(yi)及(ji)控制(zhi)(zhi)命令下發的方便性。“卓嵐(lan)物(wu)聯(lian)”是一(yi)個通用(yong)(yong)框架，我(wo)們提(ti)供定制(zhi)(zhi)化的私有云(yun)平臺設計(ji)和私有微信(xin)小(xiao)程(cheng)序設計(ji)，為您的具體應(ying)用(yong)(yong)量身(shen)定做，貼近實際項目(mu)需(xu)求，快速打(da)通手(shou)機端(duan)、云(yun)端(duan)和設備(bei)端(duan)。
