開發板出廠前寫入了WebServer程序——“\代碼\UseZLIP\ZLWeb\ UseZLWebLib.hex”。

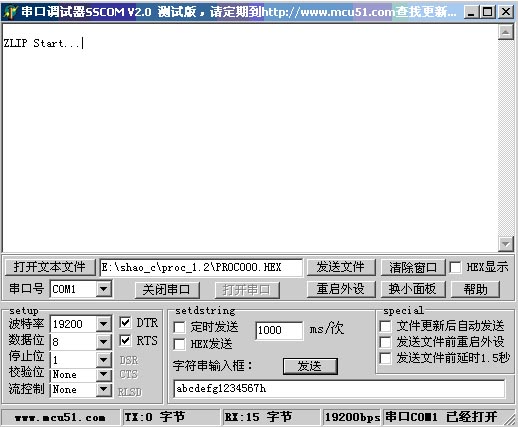

1． 檢查串口連接：運行“\工具\sscom\sscomv20.exe”，修改波特率為19200，打開開發板電源開關，此時應該看到有“ZLIP
Start…”字符從串口接收到，此時界面如下：
這表明串口基本沒有問題。

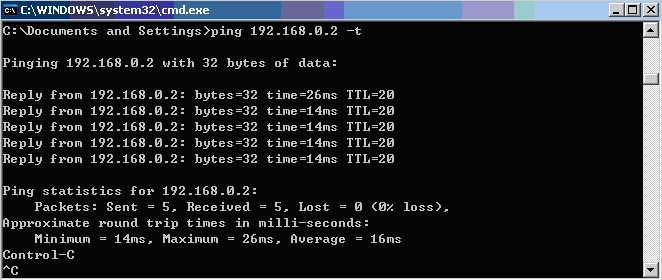

2． PING開發板：輸入命令ping 192.168.0.2 -t
說明開發板和PC已(yi)經連(lian)接上。

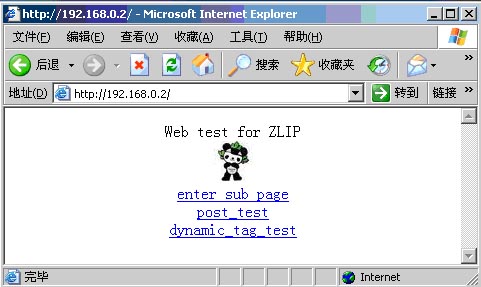

3． 打開開發板上的網頁(ye)：在IE瀏(liu)覽(lan)器中輸入//192.168.0.2，可以(yi)看(kan)到如下(xia)網頁(ye)：
這一步讀者將會學習如何將新的程序編譯并下載到開發板中運行。
1． 打開：用KeilC打開“\代碼\ UseZLIP \SocketTest \ UseZLIPLib. Uv2”。
2． 編譯：在KeilC中按Project/Build all target files菜單進行編譯。當然在編譯之前您可以修改代碼，但是建議首次運行先不對代碼做修改。編譯時產生UNCALLED
SEGMENT的警告，對此不用理會。

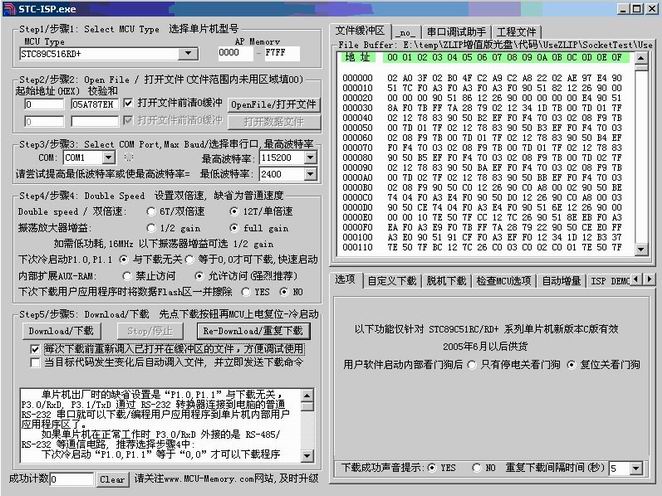

3． 下載：編譯完成后將在“\代碼\ UseZLIP \SocketTest \”目錄下產生UseZLIPLib.hex文件。運行“\工具\stc_isp_v3.91\STC-ISP
V391.exe”，點擊“OpenFile/打開文件”按鈕，打開剛剛產生的UseZLIPLib.hex文件，并設置MCU Type為STC89C516RD+，最后界面如下：
點擊(ji)“Download/下載(zai)”按鈕，然后關閉開(kai)發(fa)板電(dian)源(yuan)，再次(ci)打開(kai)開(kai)發(fa)板電(dian)源(yuan)，程序(xu)顯示：
正在擦除應用程序區...
Programming.../ 正在下載... ( Begin: 23:15:24 )
Program OK / 下載 OK
Verify OK / 校驗 OK ( Total: 00:10 )
Have already encrypt. / 已加密
表明下載完成。注意下載之前需要關閉其它占用串口的程序。
4． 測試程序：剛剛下載的UseZLIPLib.hex文件是一個TCP和UDP收發測試程序，當開發板從串口接收到一個字符以后，將向PC的1024端口發起兩個連接，連接建立后，PC發送給開發板的數據都會被開發板回饋給PC機。
(1) 打開sscomv20.exe串口調試程序，設置波特率為19200。將“字符串輸入框”中的“abcdefg1234567h”修改為“a”，后面將發送這個字符。

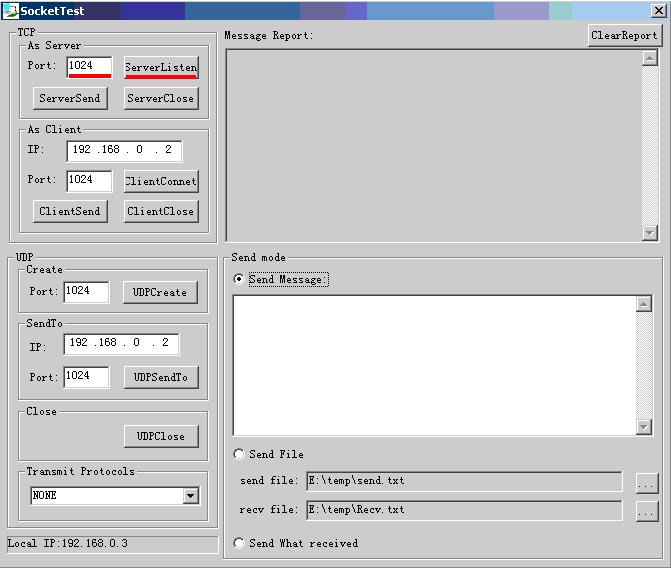

(2) 打開“工具\SocketTestDlg\SocketTestDlg.exe”程序，SocketTestDlg是卓嵐公司開發的專用的ZLIP輔助調試工具。
確認監聽端口為1024以后，點擊“ServerListen”開始監聽（此時Window防火墻彈出是否阻止SocketTestDlg監聽的提示框，點擊“解除阻止”）。
(3) 重新啟動開發板，sscomv20將接收到提示信息，之后在sscomv20界面中點擊“發送”按鈕，將一個字符串發送給開發板，開發板開始向PC的1024端口發起連接。
(4) SocketTestDlg顯示(shi)(shi)“TCP socket 0 is accepted!”和“TCP socket 1 is accepted!”，表明(ming)接(jie)受了兩(liang)個連(lian)(lian)接(jie)。SocketTestDlg中(zhong)Send
mode選擇Send Message，在Send Message框中(zhong)輸入需(xu)要發送(song)(song)的數(shu)據(ju)，點擊“ServerSend”，將數(shu)據(ju)（例如(ru)abc）發送(song)(song)給這兩(liang)個TCP連(lian)(lian)接(jie)。之后馬上收到(dao)兩(liang)個TCP連(lian)(lian)接(jie)的反饋數(shu)據(ju)。SocketTestDlg提示(shi)(shi)信(xin)息如(ru)下：
TCP rcv from socket 0
--S/He said:abc
TCP rcv from socket 1
--S/He said:abc
TCP socket 1 Send OK!
--We Said:abc
TCP socket 0 Send OK!
--We Said:abc
這說明(ming)該新(xin)程(cheng)序已經在(zai)板子上正確運行了。
